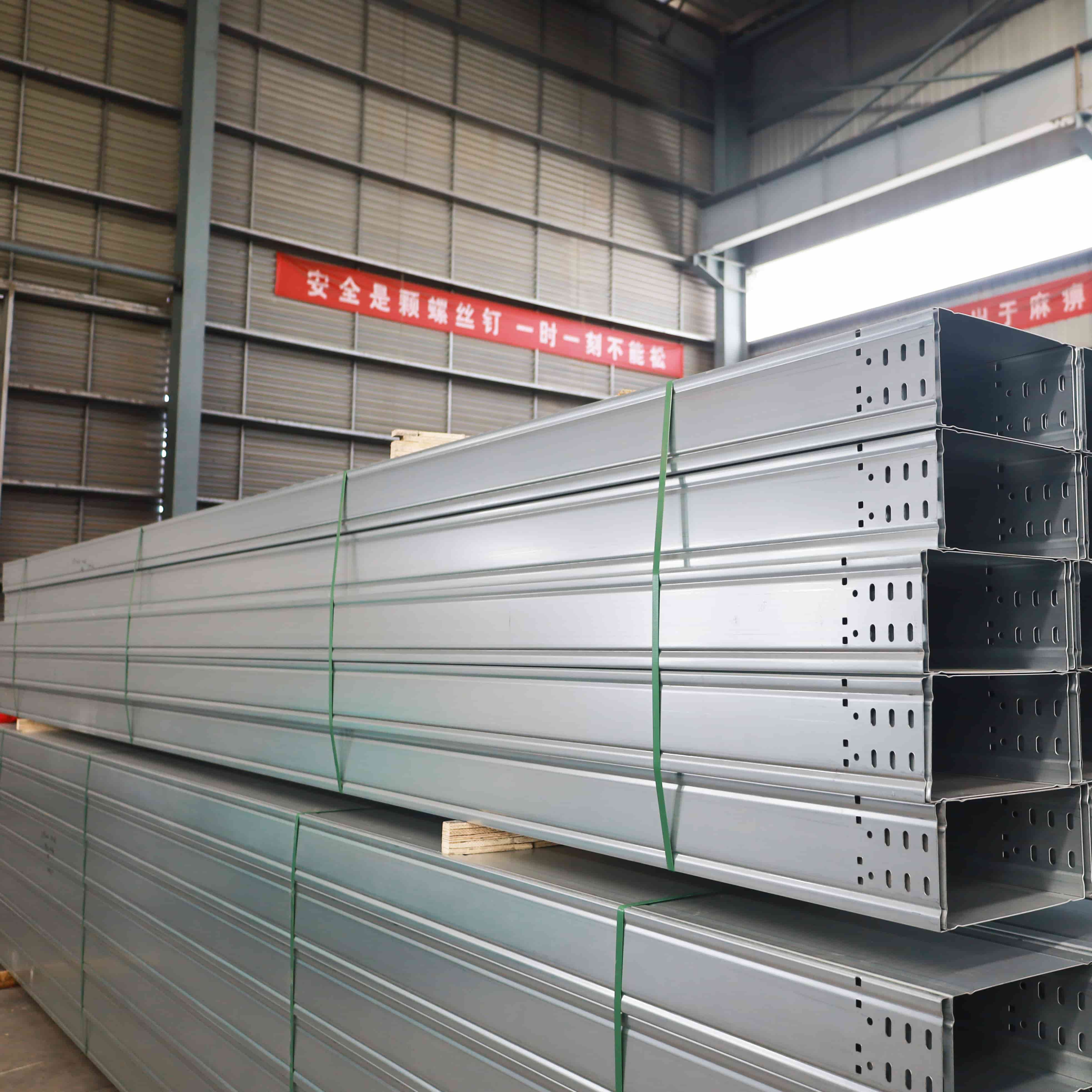

Dulang Kabel Span Besar Profil Aluminium
Kelebihan dulang kabel profil aluminium:
1. Ringan dan Kekuatan Tinggi: Kain aloi aluminium mengurangkan berat jambatan secara adil, menjadikannya mesra pengguna untuk diangkut dan dipasang, sambil mengekalkan kuasa tidak sederhana dan bantuan biasa untuk kabel.
2. Rintangan kakisan yang kuat: Aloi aluminium mempunyai rintangan pengoksidaan semula jadi, dan selepas rawatan, ia mempunyai rintangan kakisan yang lebih tinggi, hebat untuk persekitaran lembap, semburan garam atau asid-bes, mengurangkan kos keselamatan.
3. Pelesapan kehangatan yang baik: Kekonduksian terma yang baik menghapuskan haba kabel dengan cekap, mengelakkan masalah terlalu panas dan memastikan kemantapan dan keselamatan sistem tenaga elektrik.
4. Cantik dan praktikal: Nampaknya licin, bentuknya ringkas dan sepadan dengan gaya seni bina masa kini, menambah baik yang dilihat memberi kesan pada projek.
5. Kapasiti galas beban yang kuat: Walaupun ringan, ia mempunyai kapasiti galas beban yang besar, memenuhi keperluan untuk meletakkan kabel.
Kelebihan ini menjadikan dulang kabel profil aluminium sebagai keinginan kelas pertama untuk pendawaian elektrik masa kini.
Pengenalan produk：
Dulang kabel profil aluminium digunakan secara drastik, lebih kerap berbanding sekarang yang tidak dicerminkan dalam aspek berikut:
1. Persekitaran perindustrian: seperti loji kimia, kilang farmaseutikal, dsb., kerana rintangan kakisan yang betul, adalah hebat untuk persekitaran dengan pengiktirafan bahan kimia yang tidak sederhana, mengurangkan risiko pencemaran udara.
2. Kejuruteraan pembinaan: Dalam bangunan perusahaan komersial seperti membeli-belah besar untuk pusat, bangunan tempat kerja dan komuniti kediaman, ia digunakan untuk membawa dan memanipulasi kabel, yang semua cantik dan praktikal.
3. Kemudahan kuasa: seperti pencawang, loji tenaga, dan dulang kabel aloi aluminium, rintangan suhu yang tidak sederhana dan rintangan kakisan menjadikan mereka ingin memastikan keselamatan dan kestabilan sistem pengagihan tenaga.
4. Pengangkutan: Sediakan persekitaran pilihan menyenangkan untuk pentadbiran kabel di kawasan seperti kereta api bawah tanah, kereta api dan lapangan terbang untuk membuat kebal positif dan operasi tertutup rapat.
5. Kemudahan luar: seperti stesen pangkalan perdagangan lisan, peralatan kuasa luar, dulang kabel aloi aluminium boleh tahan dengan kuantiti keadaan cuaca tempatan dan memberikan sokongan kabel biasa.
Proses pengeluaran：
Permohonan:
Dulang kabel profil aluminium digunakan secara drastik dalam pendawaian kabel di kilang perindustrian. Oleh kerana ringan, rintangan kakisan dan kebolehpercayaan yang berlebihan, mereka boleh memenuhi keperluan pembinaan penghalaan wayar dalam persekitaran perkilangan industri, pada masa yang sama seperti di samping memudahkan perlindungan dan penggantian. Dulang kabel profil aluminium digunakan secara meluas dalam pembinaan dulang kabel di bangunan majikan perniagaan, yang terdiri daripada pusat data, kawasan sekitar bangunan kerja, sekolah, dsb. Keberkatannya dengan berat yang sederhana, keindahan, jangka hayat yang dilanjutkan dan penggunaan yang tidak dapat ditembusi telah mendapat pengiktirafan yang besar.
Dalam aktiviti sukan gergasi, perkara yang perlu dilakukan adalah penting untuk dilakukan di tempat, dulang kabel profil aluminium boleh memenuhi kehendak harga rendah dan pemasangan pantas, memberikan sumber berguna yang kukuh untuk pencahayaan, penghantaran rekod, dsb.
Dulang kabel profil aluminium telah berhenti daripada asas sistem pentadbiran kabel kontemporari, terutamanya dalam projek perindustrian, komersial dan infrastruktur. Dengan campuran ketahanan, rintangan kakisan dan struktur ringan, dulang kabel aluminium adalah yang terbaik untuk mengatur dan mempertahankan pendawaian elektrik dengan cara berskala dan persekitaran yang menyenangkan. Untuk pemborong dan kontraktor, memahami spesifikasi struktur, bahan dan peraturan dulang kabel aluminium amat diperlukan semasa membuat pembelian pukal.
Artikel ini meneroka faktor teknikal dulang kabel profil aluminium borong, meliputi spesifikasi utama, bahan pembuatan, piawaian organisasi, menyediakan pertimbangan dan keperluan pematuhan.
1. Apakah Dulang Kabel Profil Aluminium?
Dulang kabel profil aluminium ialah struktur struktur yang direka bentuk untuk menyokong, menghala dan menjaga kabel dan wayar elektrik. Ia sering dihasilkan menggunakan profil aloi aluminium 6063 atau 6061 tersemperit, membekalkan kestabilan kekuatan, rintangan kakisan dan prestasi terma. Dulang ini terdapat dalam pelbagai reka bentuk, termasuk:
Jenis Tangga
Bawah Padat
Jenis Berlubang
Jenis Palung
Wire Mesh (Gaya Bakul)
Setiap jenis melayani satu daripada jenis penghalaan kabel dan keperluan aliran udara.
2. Mengapa Memilih Aluminium untuk Sistem Dulang Kabel?
2.1 Sifat Bahan
Berat:~1/3 berat dulang keluli, mengurangkan beban struktur dan usaha pemasangan.
Rintangan kakisan:Secara semula jadi tahan terhadap kakisan atmosfera dan kimia.
Kekonduksian Elektrik:Aluminium boleh bertindak sebagai laluan pembumian jika direka mengikut IEC 61537 atau NEC Artikel 392.
Pengembangan Terma:Pekali pengembangan ialah 23.1 µm/m·K, memerlukan perancangan jurang haba semasa pemasangan.
2.2 Aloi dan Piawaian Biasa
| Aloi | Standard | Penggunaan Biasa |
|---|---|---|
| 6061-T | ASTM B221 | Aplikasi industri berkekuatan tinggi |
| 6063-T5 | ASTM B221 | Dulang seni bina kegunaan am |
3. Spesifikasi Kejuruteraan untuk Aplikasi Borong
3.1 Kapasiti Muatan
Span vs Muatan:Sahkan beban seragam maksimum pada rentang tertentu. Sebagai contoh, dulang tangga lebar 300 mm (ketebalan 2.0 mm) biasanya menyokong sehingga 100 kg/m pada rentang 2.5 m.
Kriteria pesongan:Tidak boleh melebihi L/100 setiap NEMA VE 1 atau IEC 61537.
3.2 Dimensi dan Jenis Profil
Lebar standard: 100 mm hingga 900 mm
Ketinggian standard: 25 mm hingga 150 mm
Ketebalan: 1.5 mm hingga 3.0 mm bergantung pada aplikasi
Pilihan profil: berbentuk C, saluran U, aluminium slot T untuk penyepaduan modular
3.3 Pilihan Kemasan Permukaan
Kemasan kilang
Anodized (jelas atau berwarna)
Bersalut serbuk (jika estetika atau pendedahan alam sekitar memerlukan)
4. Garis Panduan Pemasangan dan Pematuhan Kawal Selia
4.1 Kod dan Piawaian
IEC 61537– Keperluan untuk sistem dulang kabel
NEMA VE 1 & VE 2– Reka bentuk dan pemasangan dulang kabel Amerika
Perkara NEC 392– Kod Elektrik Kebangsaan A.S. untuk dulang kabel
CSA C22.2 No. 126.1– Piawaian Kanada untuk dulang kabel logam
4.2 Pembumian dan Ikatan
Jika dulang digunakan sebagai konduktor pembumian peralatan (EGC), pelompat ikatan diperlukan pada sambungan dulang melainkan profil aluminium berterusan terbukti memenuhi had rintangan (≤ 0.1 ohm merentasi sambungan).
4.3 Pertimbangan Alam Sekitar
Dulang aluminium sesuai untuk:
Penggunaan dalaman & luaran
Kawasan pantai dan lembap
Loji pemprosesan kimia (dengan salutan anodized)
Pusat data dengan peralatan sensitif EMI (dengan pengubahsuaian pelindung)
5. Pertimbangan Utama Semasa Membeli Secara Borong
5.1 Perancangan Penyumberan dan Kuantiti
Kuantiti Pesanan Minimum (MOQ):Biasanya bermula pada 100 meter atau 500 kg bergantung pada pengeluar
Pilihan Penyesuaian:Panjang dulang (biasanya 2.5 m atau 3.0 m setiap keping), corak lubang, kemasan, aksesori sambungan
Logistik:Penghantaran pukal selalunya memerlukan perancangan muatan kontena penuh (FCL) dan reka bentuk pembungkusan boleh tindanan
5.2 Faktor Kos
Harga aluminium mentah(purata ~$2,200/tan pada 2025)
Kos anodizing dan kemasan
Harga aksesori( kurungan, sambatan, pengikat)
Penghantaran (FOB lwn CIF)
6. Kes Penggunaan Biasa
Kilang Perindustrian:Menyokong kabel voltan tinggi untuk jentera
Bangunan Komersil:Rangkaian penghalaan dan pendawaian kawalan
Projek Infrastruktur:Pemasangan terowong dan jambatan kerana rintangan kakisan
Ladang Solar:Membawa sambungan panel solar dalam persekitaran luar yang menghakis
7. Soalan Lazim (Soalan Lazim)
S1: Adakah dulang aluminium lebih sesuai daripada dulang logam?
J: Tidak, dulang aluminium biasanya lebih ringan dan lebih kurang kukuh berbanding dulang logam bergalvani atau tahan karat. Walau bagaimanapun, rintangan kakisan dan kemudahan penyediaan menjadikannya sempurna untuk banyak aplikasi.
S2: Bolehkah dulang kabel aluminium digunakan dalam persekitaran yang mudah meletup?
J: Ya, jika direka bentuk dengan pembumian yang berkenaan dan mematuhi arahan ATEX atau keperluan NEC Kelas I, Bahagian 1, ia boleh digunakan di kawasan berbahaya.
S3: Bagaimanakah cara saya memutuskan saiz dulang yang betul?
J: Pertimbangkan potensi pengisian kabel (biasanya ≤ 40% daripada keratan rentas dulang), berat kabel dan susun atur penghalaan. Gunakan jadual saiz yang dilengkapi dengan IEC 61537 atau NEMA VE 1 untuk pemilihan yang betul.
S4: Adakah dulang aluminium memerlukan penyelenggaraan?
J: Penyelenggaraan minimum diperlukan; pemeriksaan berkala untuk kakisan, kesinambungan pembumian dan kerosakan mekanikal adalah disyorkan.
Kesimpulan dan Seruan Bertindak
Dulang kabel profil aluminium borong memberikan jawapan yang boleh skala, ringan dan tahan karat untuk sistem pentadbiran kabel masa kini. Dengan pematuhan kepada keperluan seluruh dunia seperti IEC 61537 dan NEMA VE 1, mereka adalah keinginan yang boleh dipercayai untuk kontraktor, pengedar dan pembangun infrastruktur.
Jika anda merancang projek berskala besar atau mengurus perolehan pukal, pastikan spesifikasi anda sejajar dengan piawaian kejuruteraan dan kod elektrik serantau.
Kami menawarkan perundingan pakar dan perkhidmatan penyesuaian untuk dulang kabel profil aluminium yang disesuaikan dengan keperluan projek anda.
Hubungi hari iniuntuk meminta sebut harga, lukisan teknikal atau sampel dokumen spesifikasi yang disesuaikan dengan pemasangan anda yang akan datang.
